Zahnriemenbeschichtungen: Die passende Oberfläche für Ihre Anwendung
Die Beschichtung eines Zahnriemens hat großen Einfluss darauf, wie sicher, schonend und zuverlässig ein Produkt transportiert wird. Je nach Anwendung muss die Oberfläche besonders griffig, weich, abriebfest, ölbeständig, temperaturbeständig oder lebensmittelgeeignet sein. Deshalb werden Zahnriemen mit Beschichtung überall dort eingesetzt, wo Standard-Zahnriemen allein nicht ausreichen: zum Fördern, Positionieren, Anpressen, Zentrieren, Stauen oder Mitnehmen unterschiedlichster Transportgüter.
Warum der richtige Beschichtungswerkstoff entscheidend ist
In diesem Ratgeber erhalten Sie einen praxisnahen Überblick über verschiedene Beschichtungswerkstoffe für Zahnriemen und ihre typischen Einsatzbereiche. Von weichen Schaum- und Gummibeschichtungen für empfindliche Produkte über griffige Oberflächen für Steigförderer bis hin zu hitzebeständigen Werkstoffen für den Transport warmer Güter: Die richtige Beschichtung hilft dabei, Prozesse sicherer, materialschonender und effizienter zu gestalten.
Die Auswahl des passenden Beschichtungswerkstoffs hängt immer von mehreren Faktoren ab. Dazu gehören unter anderem das Transportgut, das Gewicht, die Oberflächenbeschaffenheit, die gewünschte Mitnahmekraft, mögliche Relativbewegungen, Temperatur, Feuchtigkeit, Öle, Fette sowie hygienische oder branchenspezifische Anforderungen. Ein und derselbe Zahnriemen kann durch die passende Beschichtung daher für ganz unterschiedliche Aufgaben optimiert werden.
Bewährte Beschichtungswerkstoffe für Zahnriemen im Überblick
Dieser Ratgeber bietet Ihnen einen kompakten Einstieg in häufig eingesetzte Beschichtungswerkstoffe für Zahnriemen und deren typische Eigenschaften. Neben den hier aufgeführten Materialien gibt es weitere Varianten, Kombinationen und Sonderausführungen, die individuell auf Ihre Anwendung abgestimmt werden können.
Wenn Sie ein konkretes Projekt planen oder noch nicht sicher sind, welche Beschichtung für Ihre Zahnriemen-Anwendung am besten geeignet ist, fragen Sie uns gerne. Wir unterstützen Sie bei der Auswahl der passenden Zahnriemenbeschichtung.

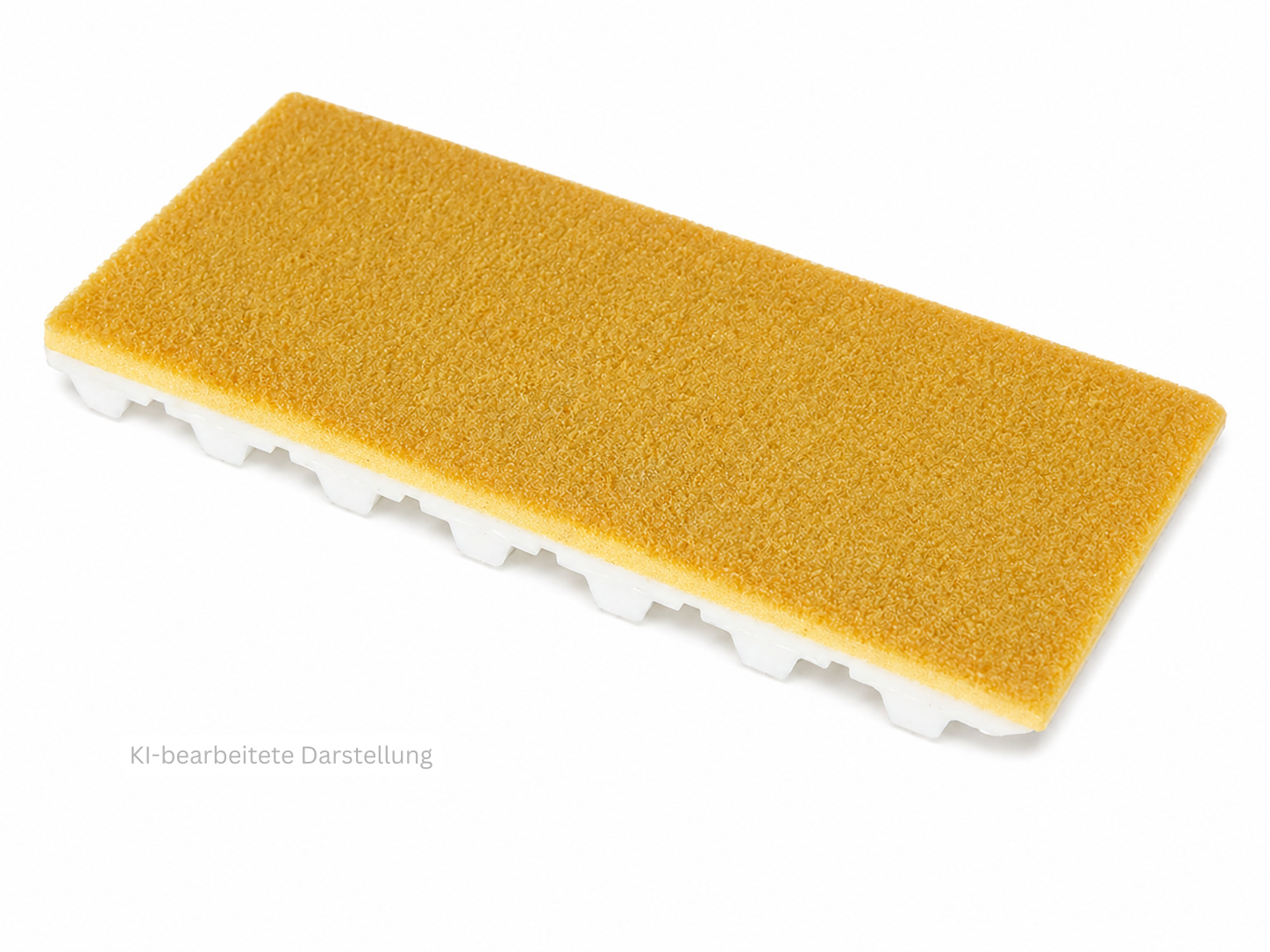

Celloflex
Geeignet für allgemeine Transportaufgaben, unter anderem für Glas, Holz, Metall, Papier, Textilien, Kartonagen und im Nassbereich.
Eigenschaften:
- Reibwerte: ca. 0,9 gegenüber Stahl und 0,7 gegenüber Aluminium
- Konturen und Oberfläche können geschliffen bzw. gefräst werden
- Zusätzlich als dämpfende, anpassungsfähige Beschichtung für empfindliche Transportgüter
- offene Zellstruktur
Chromleder
Geeignet für den schonenden Transport empfindlicher Waren; Staubetrieb ist möglich. Außerdem geeignet für den Transport von öl- und fettgetränkten Oberflächen, zum Beispiel beim Blech- und Rohrtransport.
Eigenschaften:
- sehr gute Schnitt- und Abriebfestigkeit
- beständig gegen Öle und Fette
- temperaturbeständig von -10 °C bis +120 °C
- Konturen und Oberfläche können nach Zeichnung gefräst bzw. geschliffen werden.
Correx
Geeignet für allgemeine Transportaufgaben, unter anderem für Glas, Holz, Metall, Papier, Textilien, Kartonagen und im Nassbereich.
Eigenschaften:
- Material: Naturkautschuk, beige
- Härte: 40° Shore A
- Temperaturbeständig: -20°C bis +80°C
- Beständigkeit: gegen Öle und Fette
- Bearbeitung: Konturen fräsen und schleifen in der Oberfläche möglich
Elastomer grün
Geeignet für empfindliche Teile, Verpackungen, Kartonagen sowie zum Führen und Anpressen.
Eigenschaften:
- gute Mitnahmeegenschaften / Adhäsion
- fein strukturierte Oberfläche
- mittlere Abriebfestigkeit
- bedingte Ölbeständigkeit
- Shorehärte 70° Shore A
- maximale Temperatur 100 °C.
- nicht für Staubetrieb geeignet.

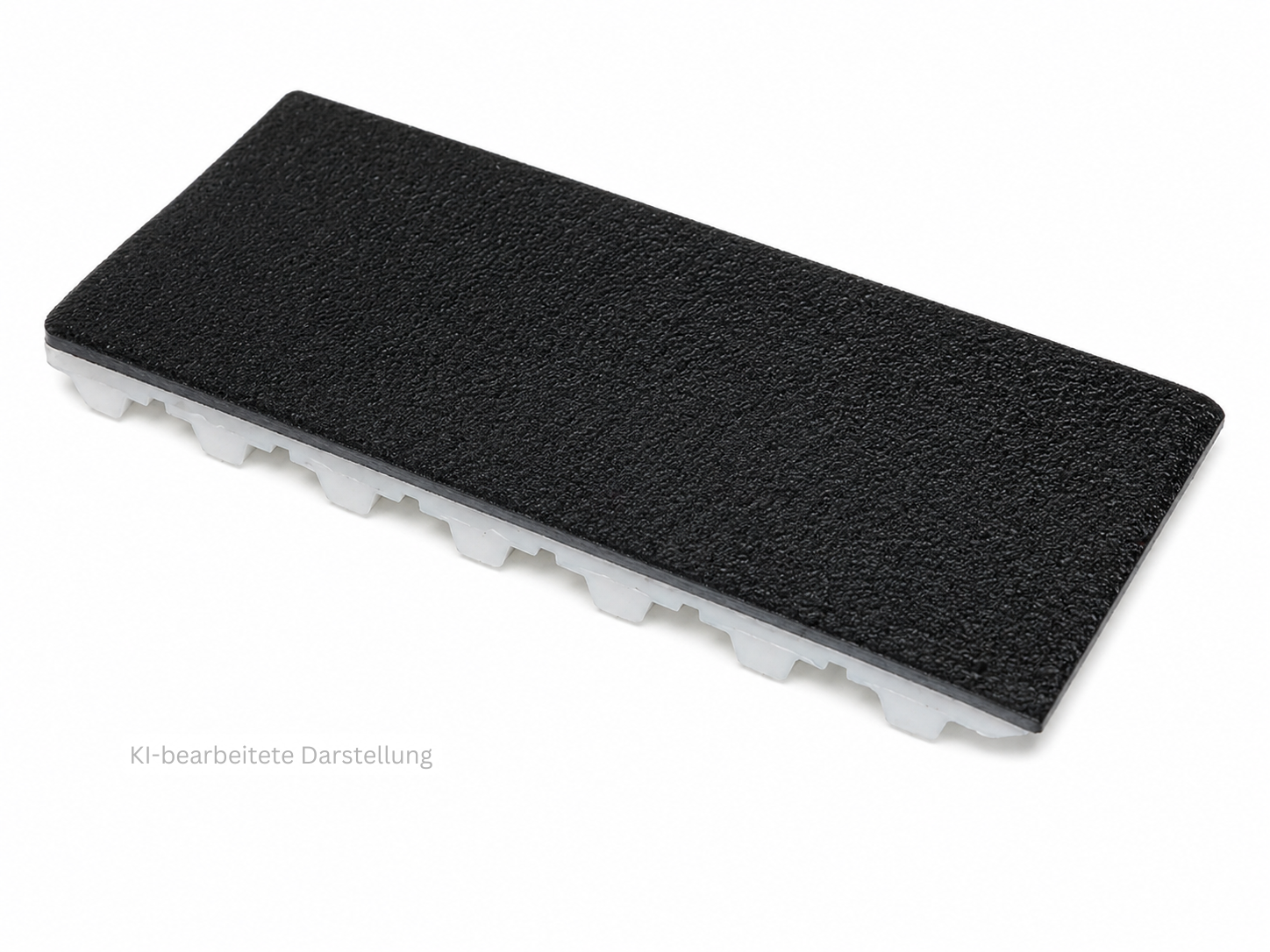

EPDM
Geeignet für den Transport von heißen Produkten, z.B. Metall, Glas, Kunststoff
Eigenschaften:
- Gummi, schwarz, 70 Shore A
- temperaturbeständig bis +120 °C
- gute Ozonbeständigkeit

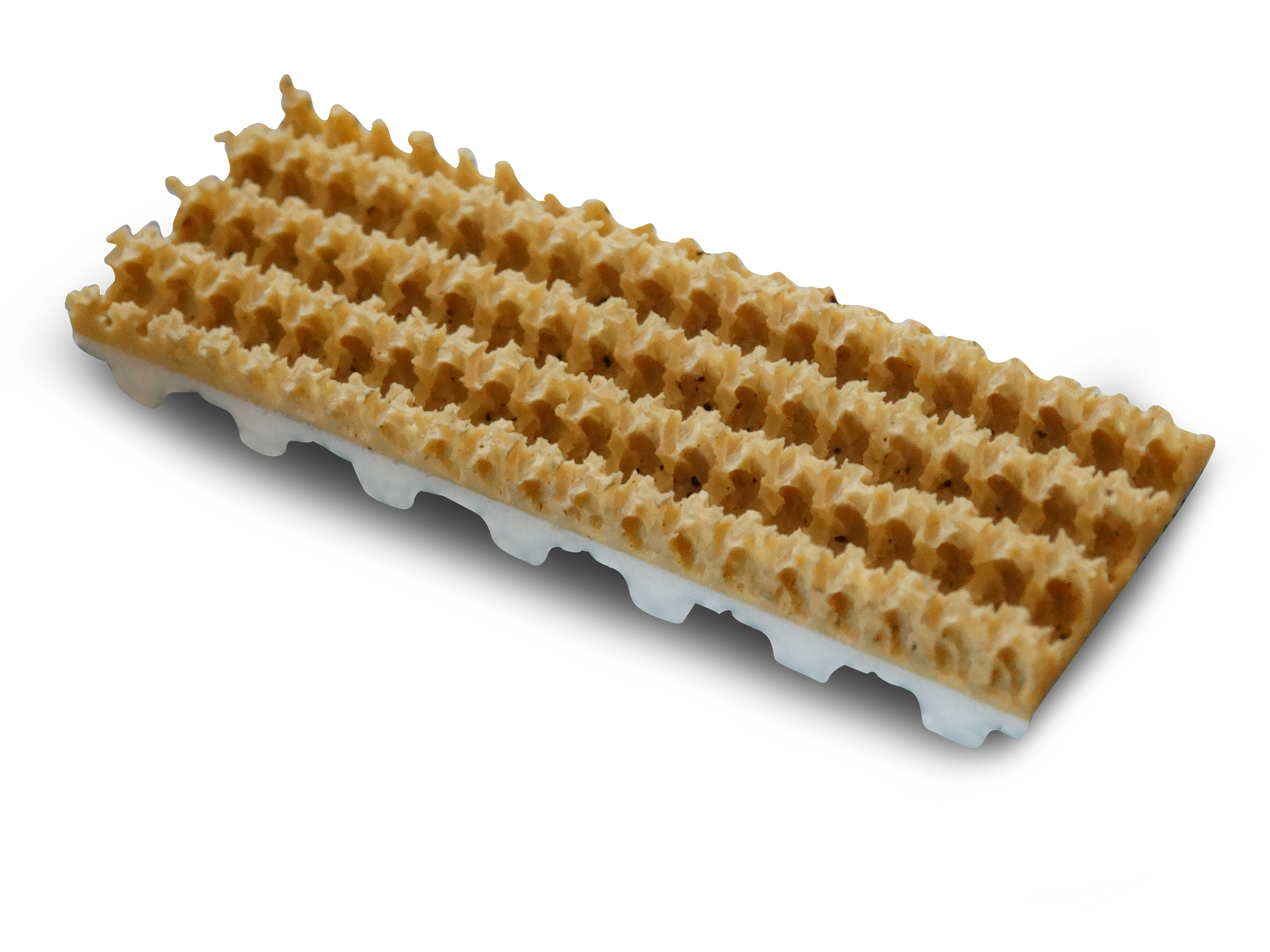

Gummi Supergrip
Gute Mitnahmeeigenschaften z.B. für den Transport von Holz, Kunststoff, Kartonagen. Auch für nasse Teile geeignet.
Eigenschaften:
- grobe Oberflächenstruktur
- hohe Mitnahme
- ölbeständig
- mittlere Abriebfestigkeit
- 60 Shore A
- nicht für Staubetrieb geeignet
LCN
Gute Alternative zu Linatex. Anwendung z.B. in der Folienindutrie, zum Folientransport, für Anwendungen mit hohen Lastzyklen.
Eigenschaften:
- abriebarm, verschleißfest
- Wasser- und ölbeständig
- Härte 45 Shore A
- Beschichtung auch stoßfrei möglich
Linaplus
Geeignet für allgemeine Transportaufgaben, für empfindliche Teile, Verpackungen, Kartonagen sowie zum Führen und Anpressen.
Eigenschaften:
- Naturkautschuk, weiß
- 40 Shore A
- temperaturbeständig von -40 °C bis +70 °C
- bedingt ölfest
- beständig gegen Nassabrieb und wasserbeständig
- mechanische Bearbeitung (z.B. Fräsen und Schleifen) möglich

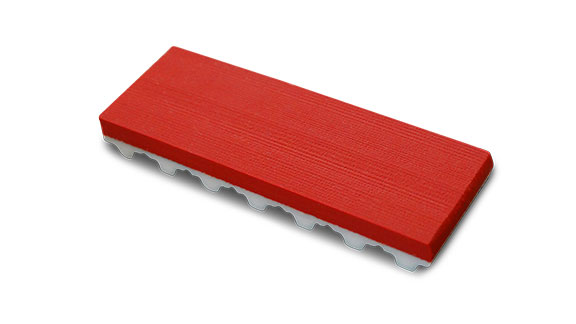

Linatex
Geeignet für allgemeine Transportaufgaben wie Glas, Holz, Metall, Papier, Textilien, Kartonagen und für den Einsatz im Nassbereich.
Eigenschaften:
- Naturkautschuk, rot
- bedingt ölfest
- beständig gegen Nassabrieb
- wasserbeständig
- gute Verschleißfestigkeit
- Härte 40 Shore A
- Temperaturbereich -40°C bis +70°C
- Flexibilität auch bei niedrigen Temperaturen
- Direkte Sonneneinstrahlung vermeiden
Linatrile
Geeignet für allgemeine Transportaufgaben, z.B. Transport von empfindlichen Teile, Verpackungen, Kartonagen, Führen und Anpressen.
Eigenschaften:
- Polymer-NBR, orange
- Härte: 50 Shore A
- Beständigkeit gegen Öle, Fette und Chemikalien
- Schnitt- und Abriebfest
-
Temperaturbeständig: -20°C bis +110°C
NBR schwarz (NBR 65)
Geeignet für allgemeine Transportaufgaben, unter anderem Glas, Holz, Metall, Papier, Textilien, Kartonagen und im Nassbereich.
Eigenschaften:
- Gummi, schwarz
- Beständig gegen Öle und Fette
- bedingt beständig gegen verdünnte Säuren und Laugen
- Härte: 65 Shore A
- hohe Abriebfestigkeit
- Temperaturbeständigkeit: -35°C bis +70°C

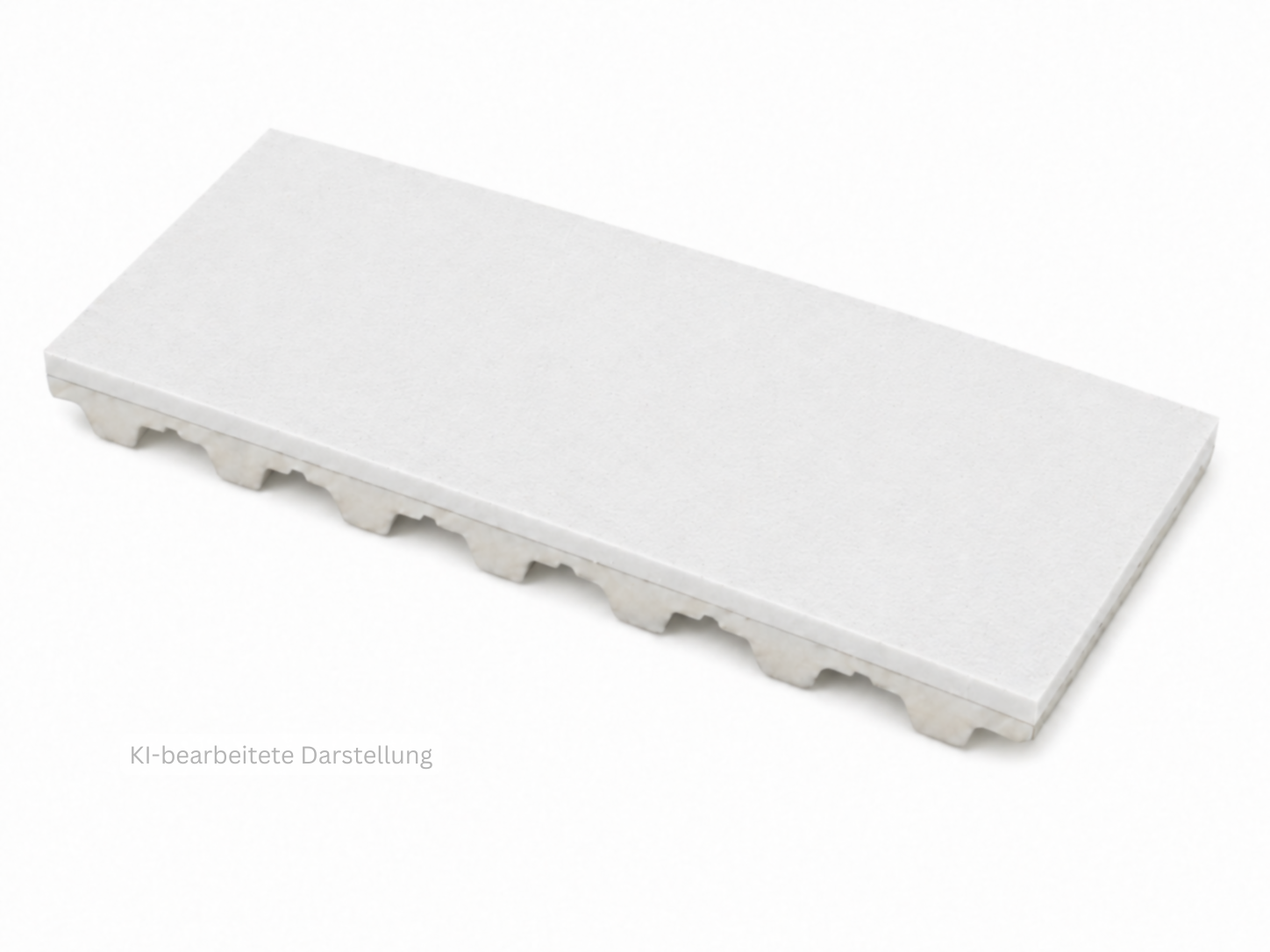

NBR weiß
Geeignet für allgemeine Transportaufgaben, unter anderem für empfindliche Teile, Verpackungen, Kartonagen, Führen, Anpressen
Eigenschaften:
- Gummi, weiß
- beständig gegen Öle und Fette
- FDA-Ausführung möglich

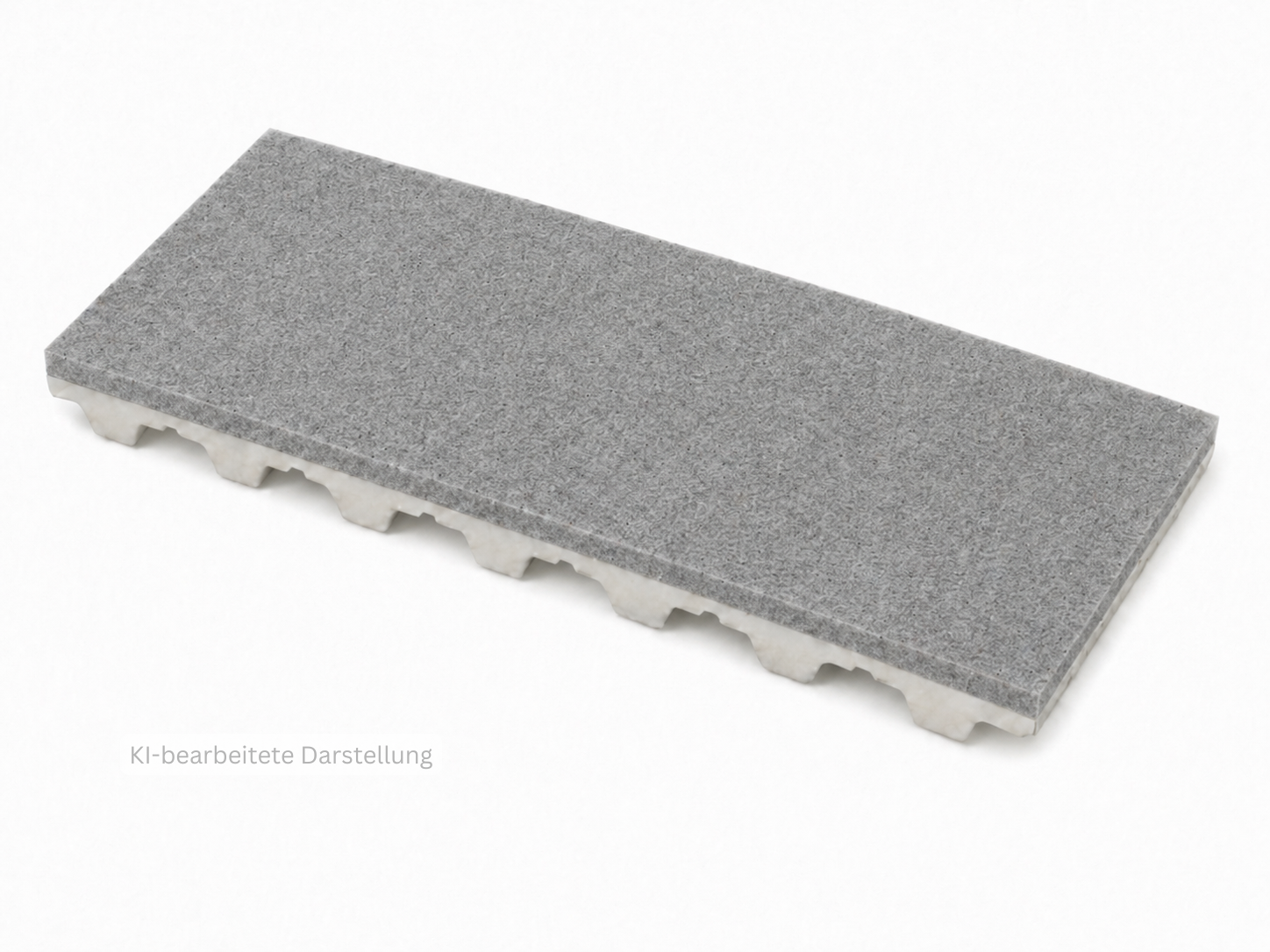

Novo-Filz
Geeignet für Transport- und Positionieranwendungen, bei denen empfindliche Oberflächen besonders geschont und Geräusche oder Vibrationen reduziert werden sollen.
Die weiche, faserige und dämpfende Oberfläche eignet sich für kratzfreien, abdruckarmen Transport und verteilt den Anpressdruck gleichmäßig. Typische Einsatzbereiche sind z. B. Glasplatten, Spiegel, Displays oder optische Komponenten, lackierte, furnierte oder empfindliche Holzwerkstücke, Möbelfronten, empfindliche Elektrobauteile oder Platinen.
Eigenschaften:
- Beschichtungsmaterial aus synthetischen Fasern
- Temperaturbereich ca. -15 °C bis +80 °C abhängig vom Filztyp
- gute bis sehr gute Abriebfestigkeit
- mittlerer bis hoher Reibungskoeffizient abhängig vom Transportgut
- sehr gute Geräuschdämpfung
Porol schwarz
Geeignet für allgemeine Transportaufgaben, unter anderem für Glas, Holz, Metall, Papier, Textilien, Kartonagen und im Nassbereich. Geeignet für die schonende Beförderung empfindlicher Waren.
Eigenschaften:
- Zellkautschuk schwarz
- Dichte: RG165
- komprimierbar, flexibel, dämpfend, gute Anpassung an das Transportgut
- beständig gegen Wasser, Meerwasser, Methanol, Aceton, Waschmittel, Säuren und Laugen
- Temperaturbeständigkeit: -40 °C bis +75 °C
- Konturen fräsen und Schleifen der Oberfläche möglich
PU Folie transparent
Geeignet z.B. für Glas, Holz, Bleche und Kunststoff.
Eigenschaften:
- transparente, glatte Oberfläche,
- geringe Mitnahme/Adhäsion, für Staubetrieb geeignet
- hohe Abriebfestigkeit
- Härte 85° Shore A
- ölbeständig
- maximale Betriebstemperatur 80 °C.
PU gelb
Geeignet für Vakuumriemen, Folien, Glas, Papier, Textil, Kartonagen und Verpackungen.
Eigenschaften:
- gelbe, glatte Oberfläche
- sehr gute Bearbeitbarkeit
- Härte 50° Shore A
- ölbeständig
- Staubetrieb möglich
- Temperaturbeständigkeit: -20 °C bis +60°C
PVC Supergrip grün
Geeignet für die Glasindustrie, Schrägförderung und leichte Güter.
Eigenschaften:
- PVC, grün
- auch in Weiß erhältlich
- sehr gute Mitnahme
- wasserbeständig, bedingt ölbeständig,
- Härte 40° Shore A,
- Temperaturbeständigkeit: -15 °C bis 40 °C
- Haftreibwert gegenüber Stahl 0,9

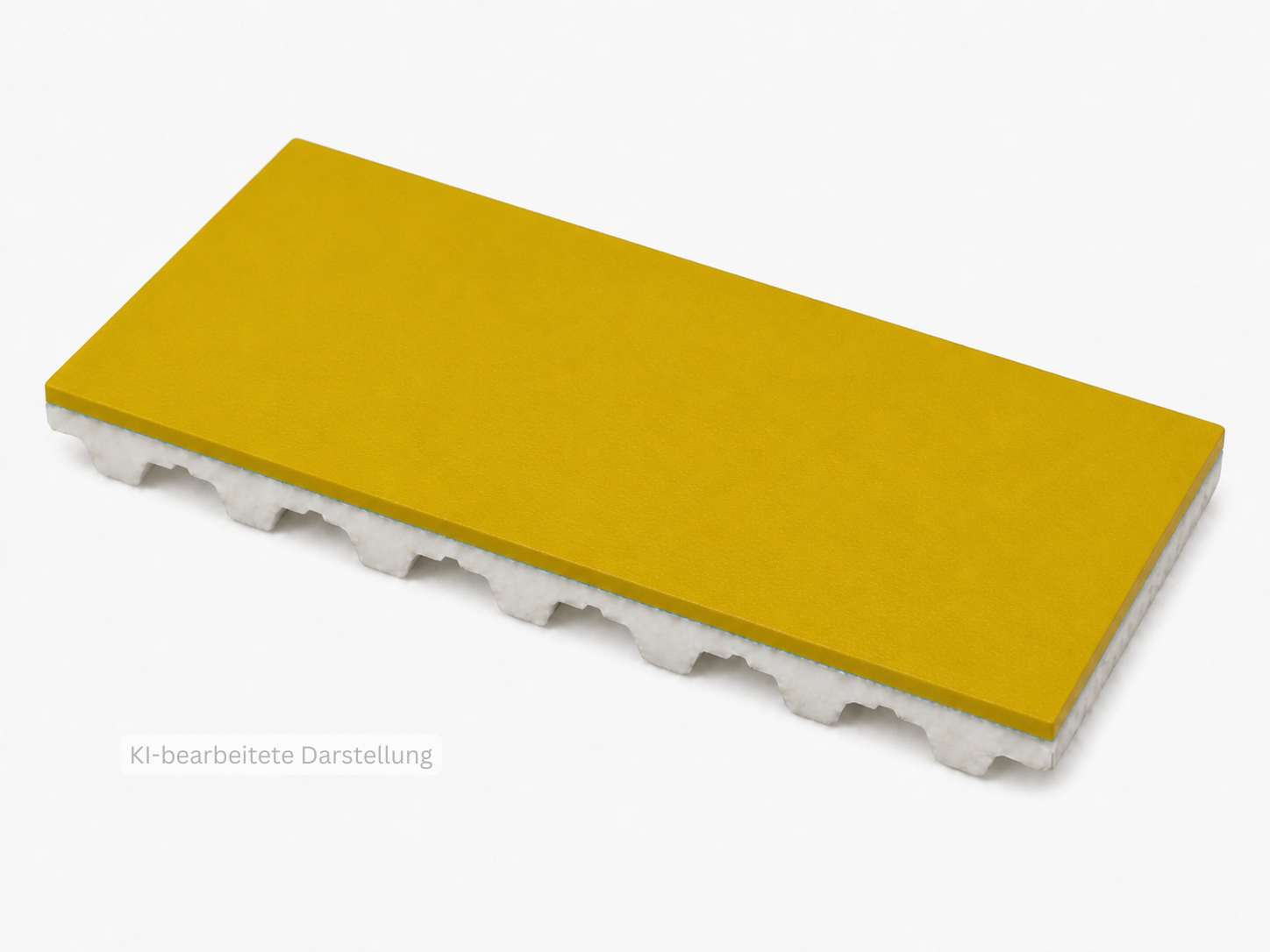

RP 400
Geeignet für Anwendungen in der Glas- und Holzindustrie.
Eigenschaften:
- Kautschuk, gelb
- sehr hoher Verschleißwiderstand
- wasserbeständig und bedingt ölbeständig
- Härte 38 ± 3 Shore A
- Temperaturbeständigkeit -10 °C bis +80 °C

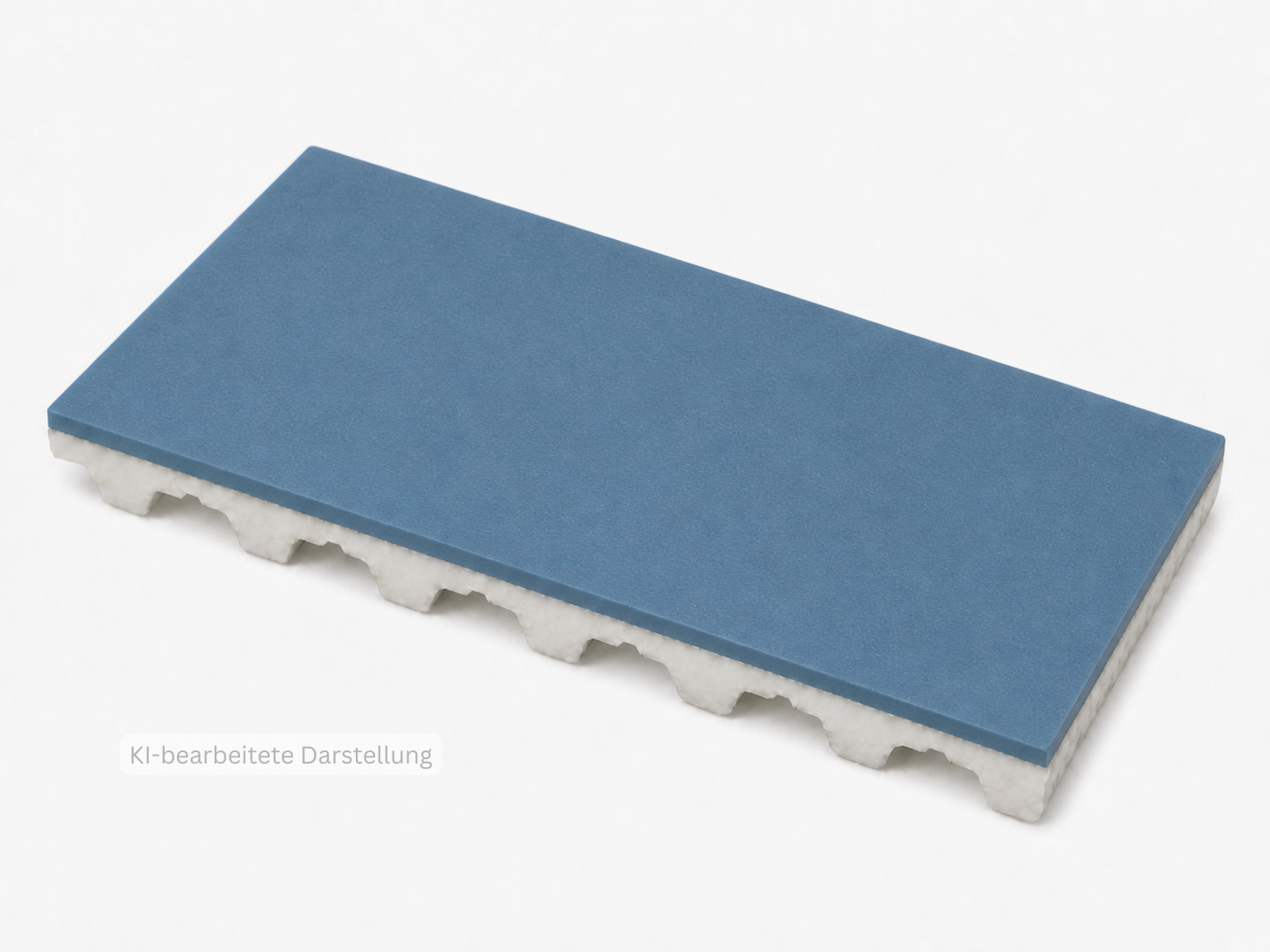

Sylomer blau (PU Schaum)
Geeignet zum Führen, Zentrieren, Anpressen und Etikettieren.
Eigenschaften:
- blaue, raue Oberfläche
- hohe Mitnahme
- sehr weiche Beschichtung
- Dichte: RG 220 kg/m³
- bedingt ölbeständig,
- maximale Beschichtungstemperatur 60 °C
- nicht für Staubetrieb geeignet

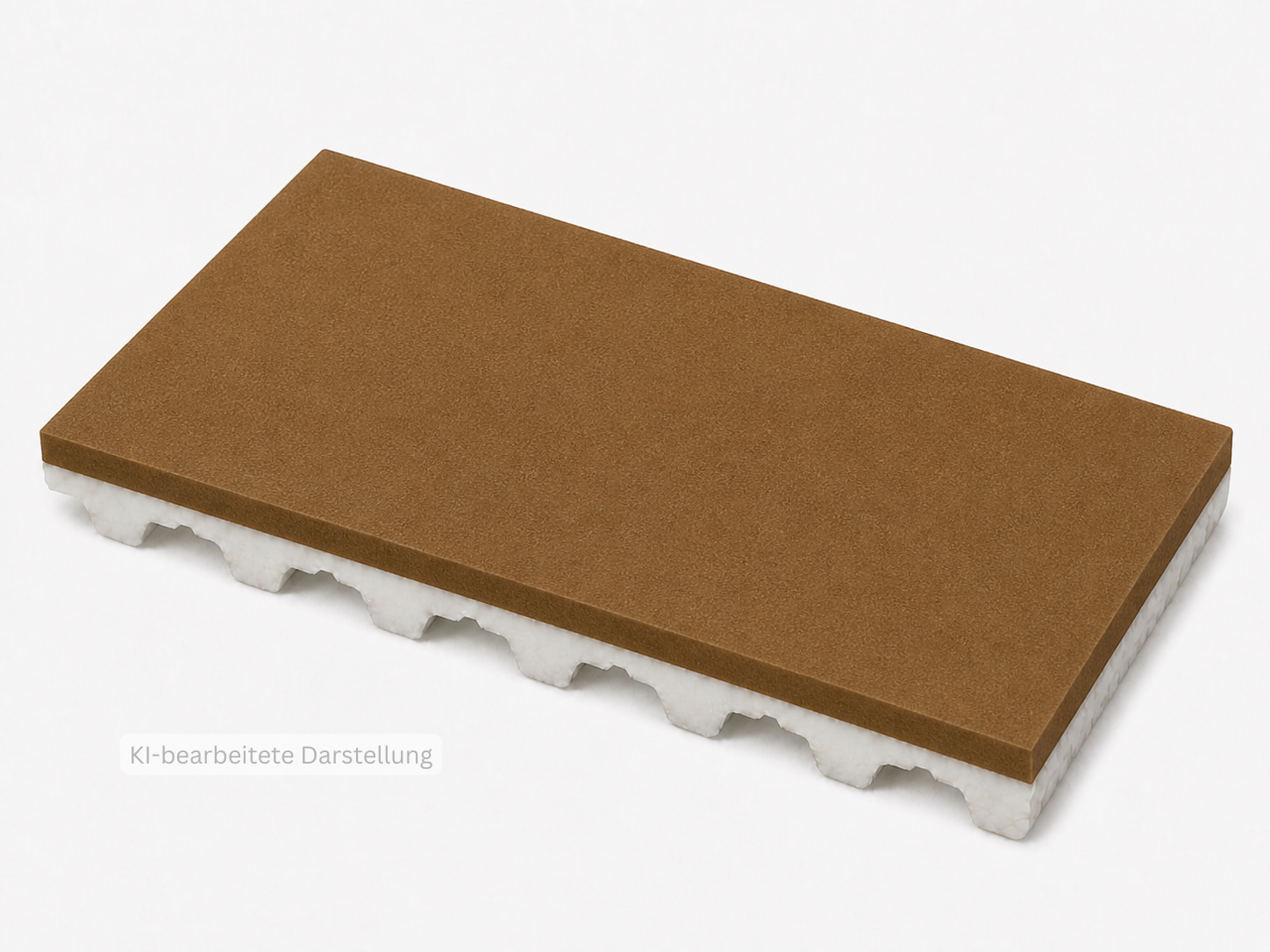

Sylomer braun (PU Schaum)
Geeignet für allgemeine Transportaufgaben und für empfindliche Produkte.
Eigenschaften:
- Polyurethanschaum, braun
- Dichte: RG 400 kg/m³
- Temperaturbeständigkeit: von -30 °C bis +70 °C
- beständig gegen Öle und Fette
- hervorragende Dämpfung, gute Anpassung an das Transportgut
- Konturen können gefräst und geschliffen werden.

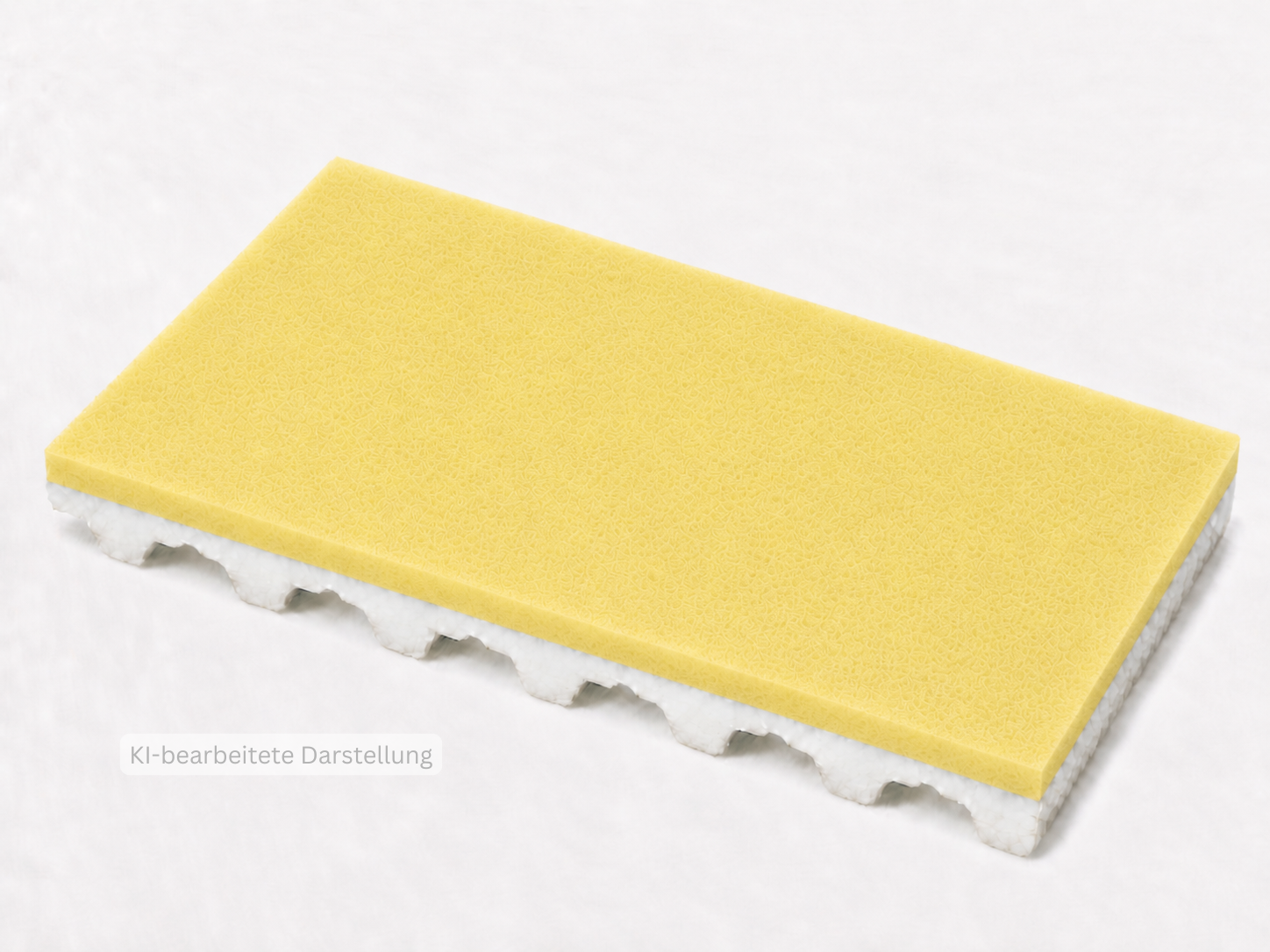

Sylomer gelb (PU Schaum)
Geeignet für allgemeine Transportaufgaben.
Eigenschaften:
- Polyurethanschaum, gelb
- Beständig gegen einfache Öle und Fette
-
temperaturbeständig von -30 °C bis +70 °C
- Dichte: RG 160 kg/m³
- Konturen schleifen und fräsen sowie Oberfläche schleifen möglich
Sylomer grün (PU Schaum)
Geeignet zum Führen, Zentrieren, Anpressen und Etikettieren.
Eigenschaften:
- Polyurethanschaum, grün
- Rauhe Oberfläche;
- Dichte: RG 300 kg/m³
- temperaturbeständig von -30 °C bis +70 °C,
- beständig gegen Öle und Fette

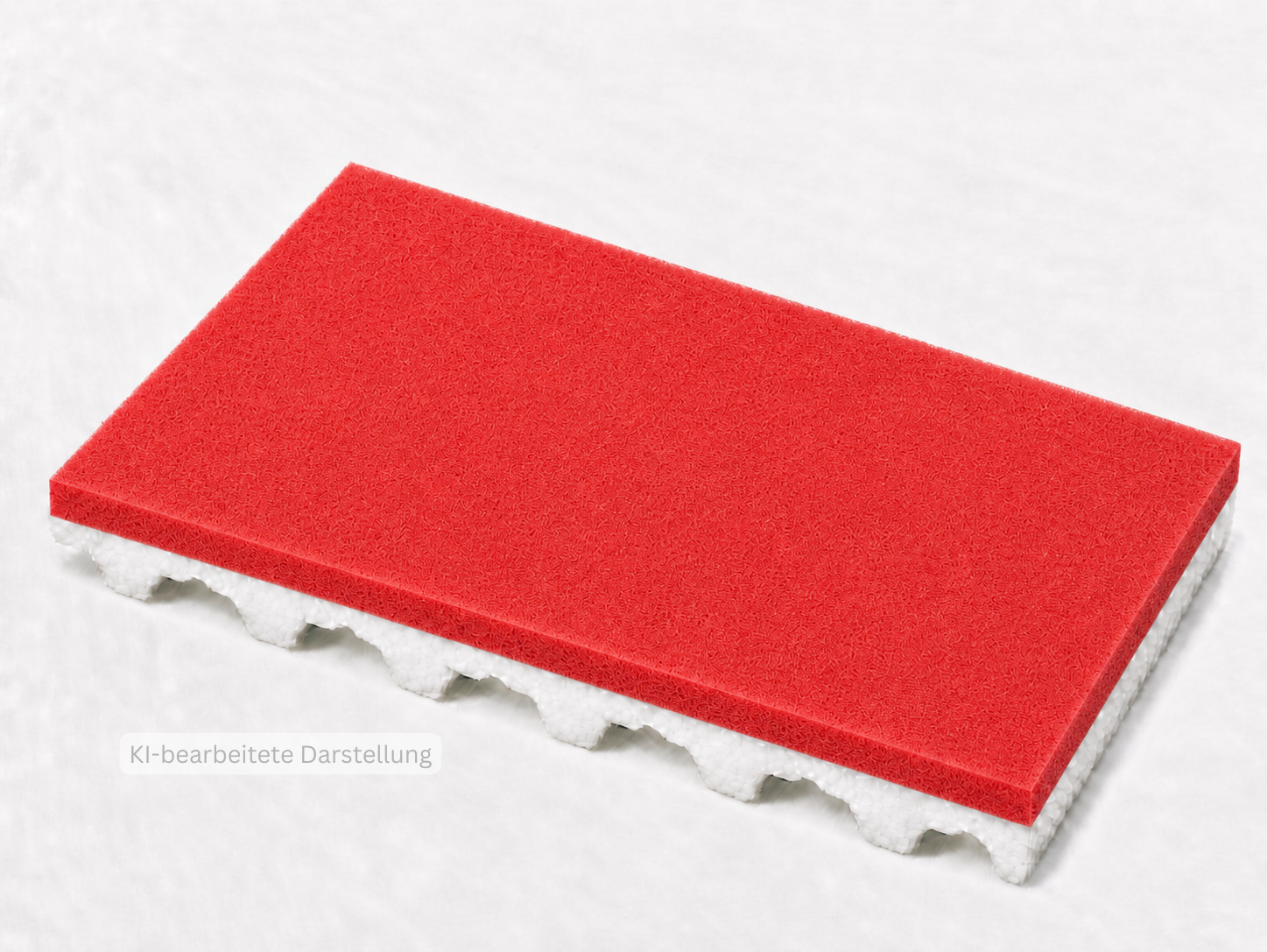

Sylomer rot (PU Schaum)
Geeignet für allgemeine Transportaufgaben.
Eigenschaften:
- Polyurethanschaum, rot
- Dichte: RG 500 kg/m³
- Temperaturbeständig: -30°C bis +70°C
- Beständig gegen Öle und Fette
- Konturen fräsen und schleifen in der Oberfläche möglich

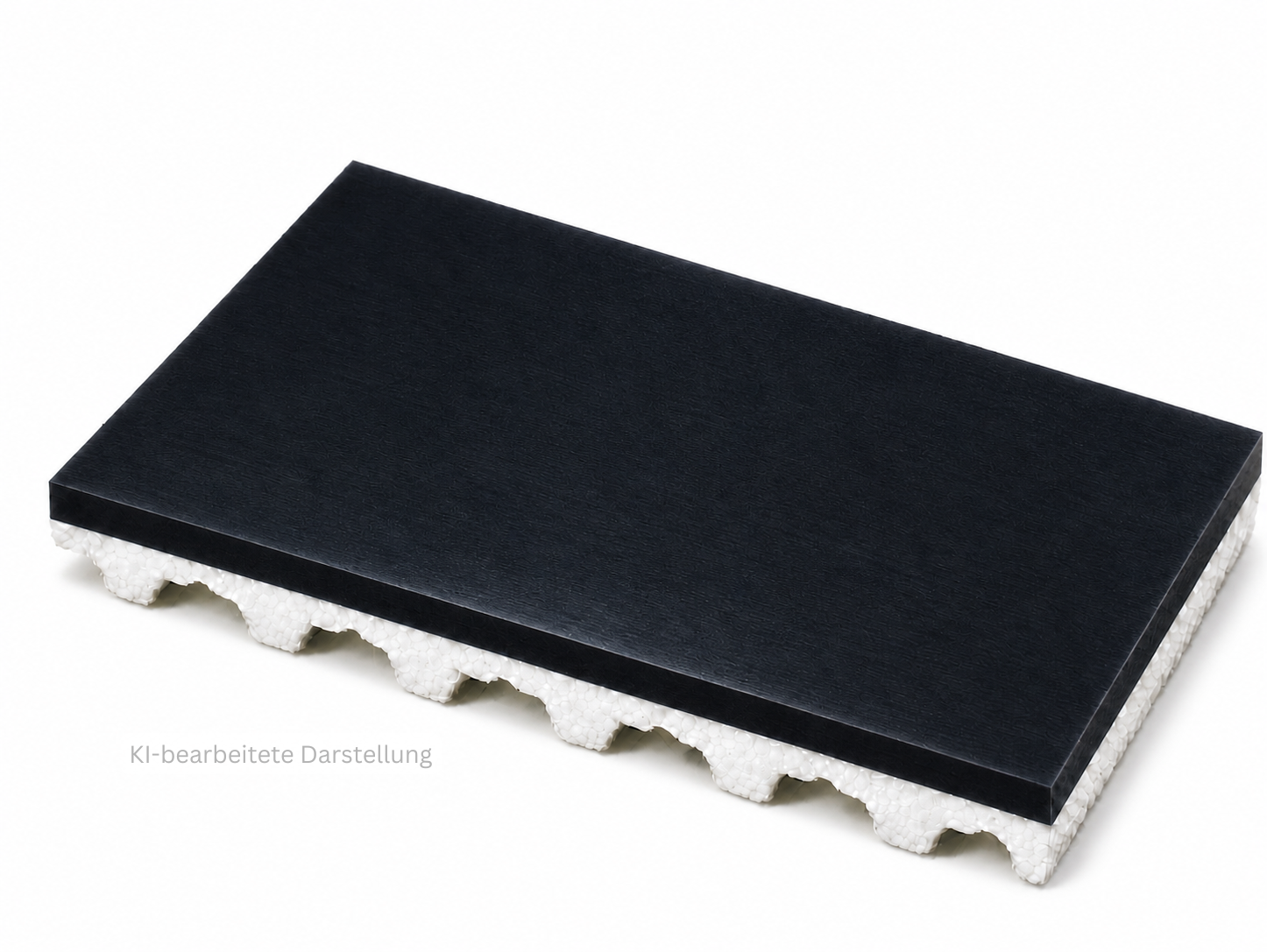

Viton
Geeignet für den Transport heißer Produkte, empfindlicher Teile, Kartonagen, Glas und Metallteile
Eigenschaften:
- Gummi, schwarz
- sehr gute Beständigkeit gegen Öle, Fette, Säuren und Laugen
- Härte 75 Shore A
- Temperaturbeständigkeit: -10°C bis 190°C
- Haftreibwert 0,75 gegenüber Aluminium, Glas und Stahl.
